Cara Pasang Lampu LED

Cara Pasang Lampu LED

agar lampu led dapat bertahan lama sesuai dengan masa pakai lampu led dapat mencapai 35 ribu s/d 80 ribu jam pemakaian  maka sedikit banyak harus tahu rumusnya dimana yang menjadi kuncinya  adalah seberapa besar nilai tahanan/resistor yang akan dipasang dari jumlah lampu led yang akan dipasang

rumus pemasangan lampu led sangat sederhana  yaitu :

power supply/voltase  dikurangi drop voltase led dibagi arus listrik idealnya antara 15 s/d 30 miliamper

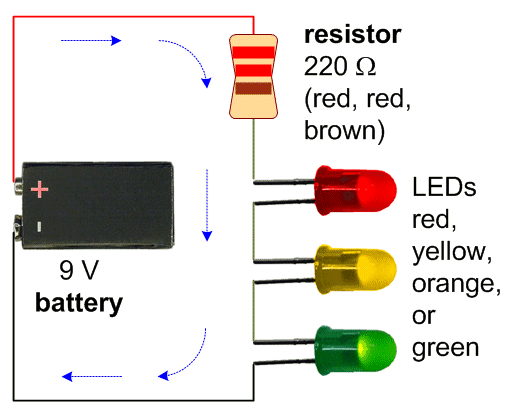

contoh gambar diagram pasang satu buah led :

9 volt -  2volt (lihat tabel diatas)  = 7 volt
7 volt / 0,015 = 466 ohm  /  470 ohm yang ada dipasar eletronik.

jika lampu led ingin lebih terang misalkan arusnya 30 miliamper

7volt/0,030 = 233 ohm / 220 lihat tabel resistor

contoh pasang dua buah led secara seri :
 9 volt - ( 2,7 biru  + 3,3 putih  ) = 3 volt
3 volt/0,015 = 200 ohm
bisa pasang resistor 180 ohm  atau 220 ohm

contoh pasang 3 buah lampu led
9 volt - ( 2 + 2 + 2 ) = 3 volt
3volt/0.015 = 200 ohm
pasang 220 ohm nilai resistor yang ada dipasar elektronik

Lampu Led yang  biasa dipasang di kendaraan

Buat yang mau pasang lampu Led pakai tegangan 220 volt arus listrik dirubah dahulu ke arus DC menggunakan diode bride  pakai diode 1N4007 biar mantap, karena nilai batas limit  voltase diode 1N4007 maksimum 1000 volt.

Buat yang engga mau pusing tinggal beli dan pasang dirumah bisa beli disini harganya sangat ekonomis pilhannya banyak sekali atau lihat-lihat saja gratis:

Merakit Led Sederhana Sendiri

Bang Jefri Catatan Bang Jefri Updated at: 16.22

Merakit Led Sederhana Sendiri, untik mebuat variasi dari lampu led, sebenarnya gampang-gampang mudah ada yang menggunakan ic ttl, cmos, mikrontroler bahkan ada yang menggunakan transistor, cara membuat atau merakit led sederhana sendiri dengan menggunakan transistor sangatlah mudah, biaya yang dikeluarkan pun tidak terlalu banyak sudah bisa membuat led variasi yang sederhana.

Skema rangkaian led flip-flop

Perhatikan skema rangkaian di atas untuk merakit led sederhana, bisa dibuat diatas pcb lobang halus atau biasa disebut pcb ic atau dengan pcb polos dan membuat jalur rangkaiannya sendiri, komponen-komponen yang digunakan :

Transistor : 2SC1815
Capasitor 100uf/16v
Resistor 10K Ohm
Resistor 470 Ohn
Led

Prinsip kerja rangkaian led sederhana diatas adalah, proses pengisian dan pengosongan capasitor, yang secara bergantian cepat lambatnyala led bisa diatur dengan cara mengatur besarnya nilai capasitas dari capasitor yang digunakan, semakin besar kapasitasnya maka semakin lama nyala dan kedipan led tersebut, begitu juga sebaliknya semakin kecil kapasitasnya maka semakin cepat kedipan led tersebut.

Merakit Led Sederhana Sendiri ini sebenarnya sama dengan kita membuat flip-flop dan rangkaian ini juga dikenal dengan istilah tersebut, bisa memahami komponen elektronik dan membuat rangkaian yang bermanfaat bisa terwujud jika kita mau selalu mencoba dan menjadikannya sebagai hoby, elektronik bukan teori tapi lebih dipraktekkan, dengan rangkaian sederhana terkadang kita bisa membuat alat yang bermanfaat, lihat Cara Bikin Alarm Gempa Sendiri dengan hanya menggunakan relay, alarm, dan timah bandul pancing sudah bisa buat alat sederhana namun bermanfaat sebagai indikator awal.

1. Potong papan pcb berlobang ukuran 4cm x 8cm.
2. Ssiapkan lampu LED sebanyak 32 buah.
3. Siapkan kawat halus secukupnya untuk menghubungkan kaki2 LED.
4. Susun kaki LED secara Pararel.( bisa lihat gambar ).
5.Solder kaki LED satu persatu Sebanyak 32 buah.
6.Potong kaki LED sama rata
7.Hubungkan kaki LED secara pararel dengan kawat halus.( anoda terhubung sama anoda & katoda terhubung sama katoda lihat diagram.

 4cm x 8cm

TAHAP 2
Perakitan charger batry input 220v

1. Potong PCB berlobang ukuran 3 cm x 6 cm
2. Siapkan kompone antara lain :
a. Dioda IN 4007   4 x.
b. Resistor  120 ohm 1 x    390k 1x.
c. Capasitor 105/ 250 v  1 x.
d  LED warna merah 1 x
e. Swit on/of 2 kaki 1 x.
f. Kable hitam merah secukup nya.

Demikianlah penjelasan ringkas untuk perakitan charger untuk batry 4.8v./ 4 buah elemen batry rata2 1 elemen batry 1.2 v dc. dihubungkan secara seri.Mudah2an penjelasan ini dapat dipahami.selanjutnya saya akan menjelaskan bagaimana kita menempatkan posisi komponen yng sudah kita rakit diatas untuk dimasukkan kedalam BOX hitam sebagai tempat penyimpanan batry dan juga rangkaian charger yang sudah kita rakit.

Oke apa saja bahan yang kita butuhkan untuk membuat lampu EMERGENCY LED.
1.  1 satu keping papan pcb lobang ukuran  8cm x 16 cm.( biasa dipakai untuk transistor )
2.  32 buah lampu LED ukuran 5mm warna putih sinar putih.
3.  2bh resistor ukuran 82 ohm.
4.  1 buah swet on/of  kecil untuk pemutus batry.
5.  1 lembar gabus / starofon yang biasa dipakai ketrampilan anak2 sekolah.( ditoko buku )
6.  1 buah kotak box hitan ukuran 5cm x 7.5cm.
7.  1 batang trengking biasa dipakai untuk penutup kable PLN.( toko bangunan )
8.  1 buah doble tip.
9.  1 buah lak ban warna hitam.
10 1 lembar plastik bening ukuran o,5 mm ( agak tebal ditoko buku ).

Nah inilah bahan2 yang kita butuhkan.dan saya perlihatkan gambar2 bahan tersebut supaya lebih jelas

.BOX HITAM 5cm x 7.5cm

 TAMPAK DALAM

 PCB LOBANG 8cm x 16cm

 GABUS YANG SDH DIPOTONG

 TAMPAK BELAKANG

 TRENGKING PLN

 POSISI DIBUKA



DOBLE LEM RESISTOR SWIT DAN LED

Pertama tama yang harus kita persiapkan adalah
1 Buah box hitam ukuran 5cm x 7.5cm
1 Buah switt on/of untuk pemutus lampu led.

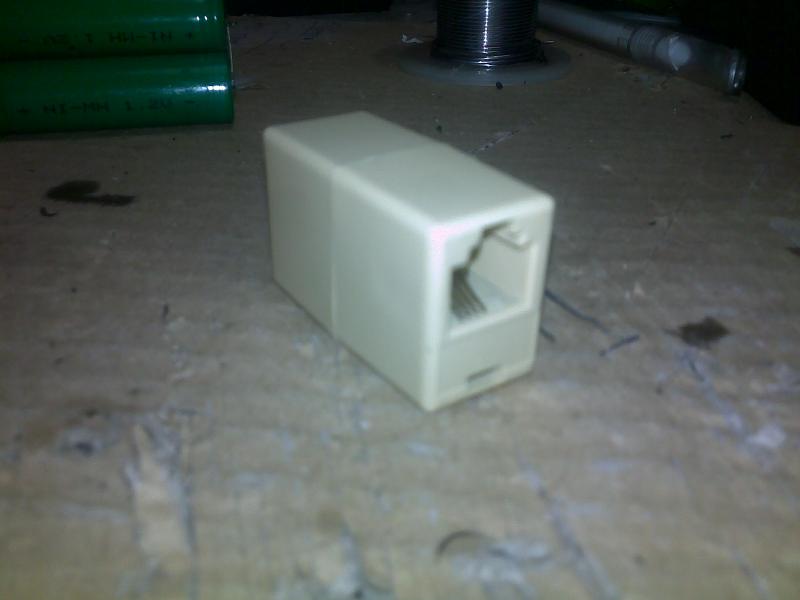

1 Buah sambungan conektor RG11
1 Buah conektor RG11
1 Buah led sinar merah untuk indikator charger
1 Buah soket kable AC.
   Solder yang sudah di modip untuk dijadikan alat pemotong untuk membuat lobang switt.dan lobang sambungan conektor RG11.


URUTAN PEMBUATAN
Letakkan switt on/of dimana kita akan menentukan posisinya yang bagus menurut kita.kemudian ukur panjang switt dan lebarnya dan tandai dengan spidol tahan air.setelah ukuran pas kemudian lobangi dengan solder.ingat saat melobangi dengan solder usahakan lobang yang dibuat harus sedikit kecil beberapa mm dr ukuran sebenarnya.ini untuk mendapatkan posisi switt yang pas dan tidak kendor saat dipasang ke dlm lobang yng sdh dibuat. ( lihat gambar dibawah )

Setelah switt terpasang dengan rapi, kita kembali memasang sambungan socet RG11 yang mana nanti sambungan ini berpungsi untuk menghubungkan kable dari batry dlm box ke layar LED yang akan kita pasang diatas box hitam.caranya sama seperti diatas ukur dan tentukan posisinya jangan sampai mengganggu komponen yang ada di dalam box. ( lihat gambar )
ingat pemasangan tidak boleh dari atas box tapi dari dalam box.

Setelah semuanya terpasang dengan rapi, dan dilem mana yang menurut kita perlu dilem atau dibuat sekat masing2 supaya posisi komponen didalam box tidak saling bebenturan.usahakanlah masing2 komponen didalam box betul kokoh dan tidak tergeser saat box dalam posisi tegak ataupun miring.
Hubungkan komponen2 didalam sesuai dengan skematik yang sudah ada.perhatikan baik2 jangan sampai kable dc batry maupun lampu led tertukar dengan kable AC input charger.karna input charger tersebut bertegangan 220v ac. ( lihat skematik dibawah )

 Keterangan skematik

+ - Batry dihubungkan dengan elemen batry 4.8v dc

+ - lampu dihubungkan dengan lampu led yang sdh kita susun di pcb berlubang sebanyak 32 bh.

      melalui socet sambungan RG11 yang sdh terpasang.

      input ac 220v ac akan kita hubungkan ke socet ac sebagai suplay tegangan 220v ac dirumah kita.

Demikian dulu penjelasan saya.semoga bermanfaat.dan selanjutnya kita akan membahas pembuatan layar LED untuk lampu EMERGENCI yang akan kita letakkan posisinya diatas BOX hitam.
